产品概述

单相电子式预付费电能表是本公司集多年的电表设计经验，所推出的新一代微型电能表。

该电能表选取LCD显示，可进行时钟、费率时段等参数设置，并拥有电能脉冲输出职能；内置大功率继电器，可实现本地拉闸、合闸，从而实现预付费职能；可用RS485通讯接口与上位机实现数据互换，极大处所便了用电自动化治理。

该表机能切合国度GB/T17883和电力行业DL/T614对电能表的各项技术要求。宽泛用于各类住宅、高层构筑、商场、宿舍、学堂等领域。

重要技术指标

○ 额定电压：220V

○ 工作电压：AC150~260V

○ 标定电流：10（40）A、15（60）A

○ 精度等级：1级

○ 脉冲常数：900imp/kW?h

○ 参比频率：50Hz

○ 装置方式：导轨

职能特点（对应职能列表）

基础型（型号代码100、101、102）

◎预付费（倒计数）职能：用户须先购电后用电，欠费断电，缴费方式多样。 ◎后付费（正计数）职能：传统模式，吓酌电后交费。

◎节造职能：内部有继电器，能够节造及监控用户用电。

◎过载；ぃㄏ蘖鳎┲澳埽旱庇没Ц涸爻视米畲蟾涸厥，该用户自动断电；。

◎允许透支电量职能：凭据用户诺言分歧可设置分歧允用透支电量，超过设置参数后欠费断电。

◎断电自动复原职能：用户断电；ず，在划定的断电次数内，用户使用最大功率降至允许使用领域内，系统能够自动复原供电。

◎低电量报警职能：可设置报警电量，当用户的用电量低于设定值时，电表的电量显示窗口会自动闪动或对用户进行断电提醒。

多职能型（型号代码103、104、105）

◎具备基础型所有职能

◎多职能：具备多费率及阶梯电价双沉职能。

阶梯：8个阶梯、8个电价，两套阶梯，支持阶梯切换；

多费率：8个时区、8个时段表、每个时段表8个时段；

阶梯职能：能够将每月用电量分为8个阶梯，对每个阶梯设置分歧的单价（阶梯电价），用户用电量达到哪个阶梯就执行哪个阶梯的单价，即用电量少，电价就少，提倡居民节约用电；

多费率职能：将一年分为8个时区，每个时区可设置8个功夫段，对应时段设置8个费率单价，实现分歧时分辨歧时段使用分歧费率计费，激励用户在用电低峰期用电，起到导向用电作用；

◎月结职能：能够设置月结日期，凭据设置月结日期多费率及阶梯电价执行月结，保留当月用电量，及各个费率对应使用的用电量；

公寓安全型（型号代码106、107）

◎具备基础型所有职能

◎免费赠予电量职能：即每月免费赠予房间肯定电量，并累加至渣滓电量中。（可按每个月或每学期将免用度量额度自动下发到电表）

◎恶性负载鉴别职能：思考到案例用电问题，产品可对恶性负载（恶性负载：容易组成火警等危险的纯阴性发扰酌电器，例如热的快、电炉、电锅等）进行节造，而不影响正常（允许）用电器的使用。

◎按时断送电（开关）职能：凭据每个功夫段的通断状态，实现对用户的按时通断电节造。每周56个功夫点自行设定，支付两套按时模式之间的切换。

◎断电事务纪录职能：电表将纪录每户电表最后一次断电的功夫和断电原因（例：欠费断电、过载；ざ系纭⒍裥愿涸囟系绲龋，便于治理人员查问用户的断电情况。

◎夜间幼功率限度职能：设置夜间负载参数，夜间可方便用户使用幼功率电器（如：电池充电器等）。

◎特许负载允用职能：可设置多个允用或禁用负载，方便用户对特殊电器的正常使用及限度。

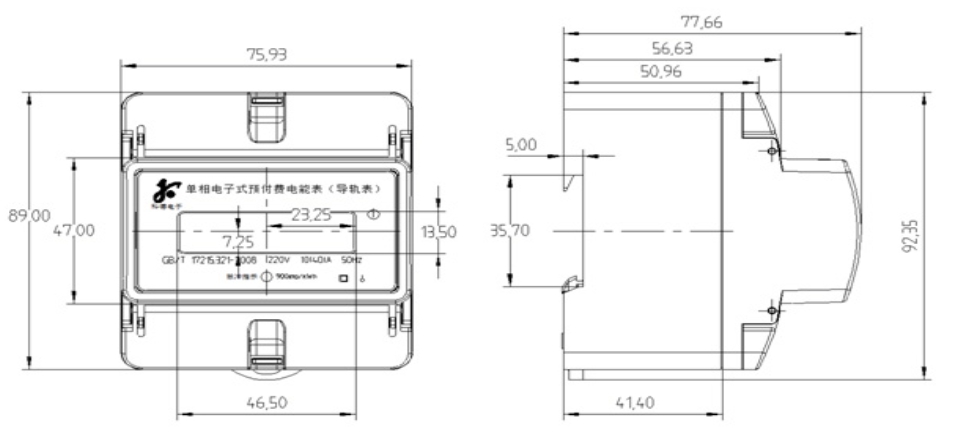

表型尺寸

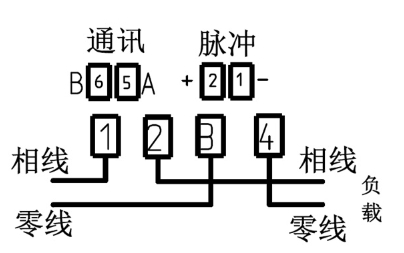

接线图

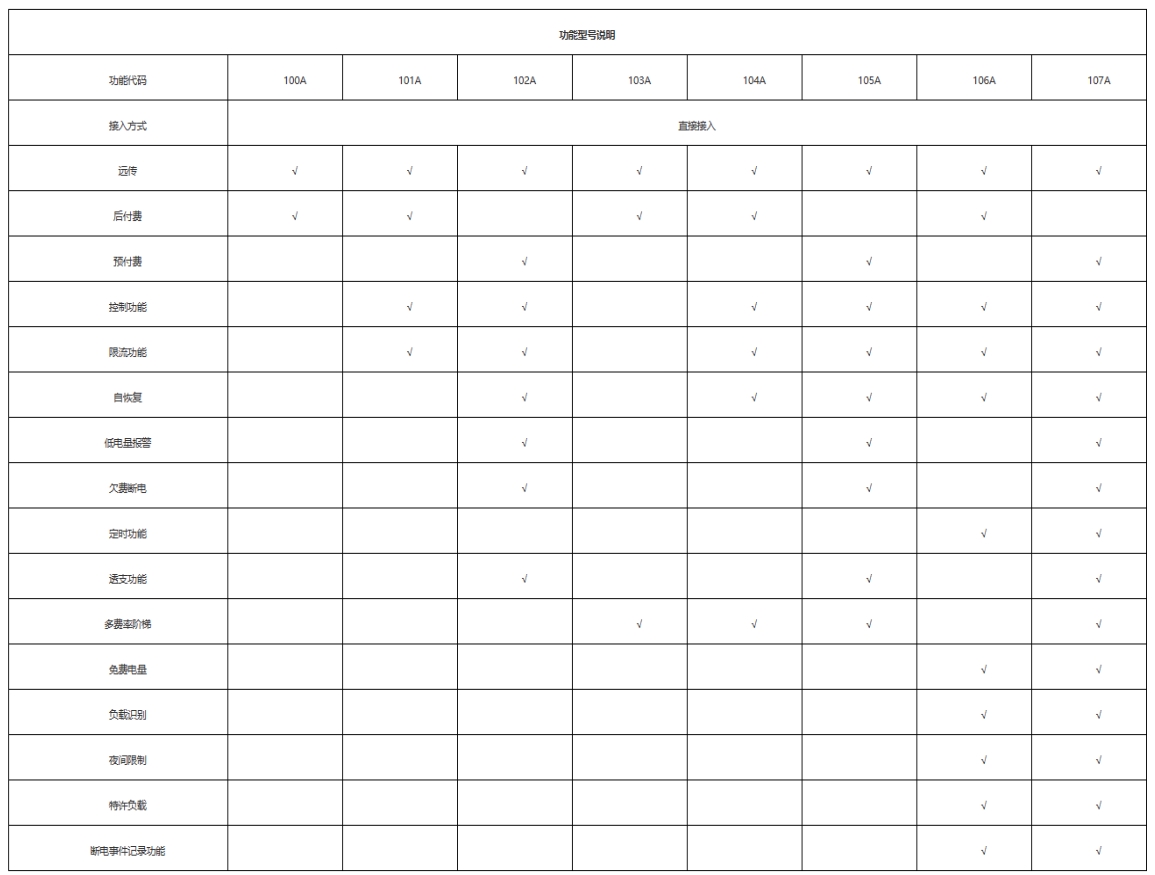

职能列表型号注明
