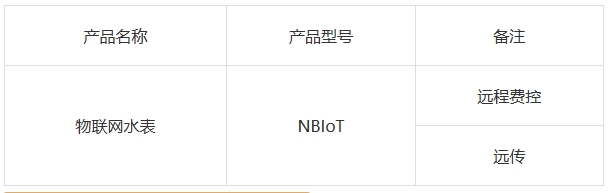

产品型号

重要技术参数
项目 | 技术参数 | |
公称直径DN | 常用流量Q3 (m3/h) | 衔接螺纹 |
15 | 2.5 | G3/4 |
20 | 4 | G1 |
25 | 6.3 | G1? |
32 | 10 | G1? |
40 | 16 | G2B |
50 | 25 | G2 1/2B或法兰 |
65 | 40 | 法兰 |
80 | 63 | |
100 | 100 | |
125 | 160 | |
150 | 250 | |
计量等级 | 2.0级, R100 | |
压力损失 | ≤0.063 MPa | |
工作压力(MPa) | ≤1.6MPa | |
使用前提 | 冷水水表介质温度:0.1℃~40℃;相对温度<93%; | |
电池类型及电压 | 锂电池:3.0V;DN32以上电池3.6V; | |
气象和机械环境前提 | B类 | |
电磁环境前提等级 | E1:住宅、贸易、轻工业 | |
电池工作功夫 | 锂电池:≥6年; | |
显示位数 | 8位 | |
重要特点
1、双显职能:水表用水数据可通过机械字轮显示、表端电子显示以及后盾系统展示以确保数据正确性。液晶显示累计水量与字轮读数同步,预防机械读数与上传数据不一致出现纠纷;
2、NBIoT物联网水表整体抗滋扰性强,整体静态功耗低;
3、液晶显示报警信息:电池欠压报警、强磁滋扰报警及NB模组运行状态,便于现场排查故障,方便检建;
4、防磁滋扰职能:用强磁侵扰水表正常计量时,水表能自动关阀断水,水表检测到磁滋扰隐没后,可能自动开阀复原用水;
5、NB-IoT物联网水表内部选取防潮设计,线路板涂覆三防漆,增长防潮剂;
6、开关阀职能,对于不交水费的用户,后盾关阀后,可通过卡片或按钮触发上报开阀;
7、电池具备防水、防漏电职能。供电系统检测到供电不及上限报警值时,自动提醒;

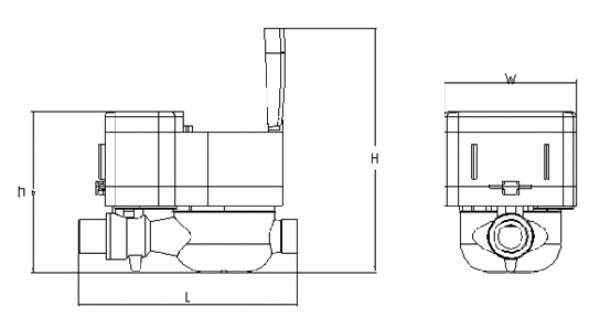

表形结构及装置尺寸

卧式 | 公称直径 | L | W | H |
DN15 | 165 | 120 | 183 | |
DN20 | 195 | 120 | 183 | |
DN25 | 225 | 122 | 185 | |
DN32 | 336 | 114 | 200 | |
DN40 | 360 | 126 | 210 | |
DN50 | 420 | 144 | 240 | |
大口径尺寸以征询为准 | ||||
配套系统设备
产品名称 | 规格 | |
物联网水表 | NBIOT | 云平台、KD智能营收系统、射频卡读写用具、卡片、接杆螺母(或法兰) |
